串口屏硬件之輻射發射騷擾度性能
分享到：
點擊次數：
更新時間：2021-11-22 14:32:31 【
打印此頁
】 【
關閉
】
導讀：
輻射發射騷擾度是衡量電子設備對外部環境的電磁干擾程度的指標。提高電子產品的輻射騷擾度性能，目的是防止電子產品對附近的其它高靈敏度儀表或電子產品產生影響。
國家強制要求醫療器械需要通過各項電磁兼容測試認證，而輻射發射騷擾度是電磁兼容測試中極為重要的一項，也是最不容易通過且最難整改的項目。所以，醫療器械行業非常關注串口屏的輻射發射騷擾度性能指標。
輻射發射測試方法
使用接收天線接收電子產品向空間發射的騷擾信號，經過信號處理后輸出波形和分析結果。輻射發射測試需要在暗室中進行，避開其它電子產品的干擾。
第一代串口屏輻射發射性能
第一代串口屏由于集成度低、芯片數量多、芯片間有大量的高速總線信號傳輸，導致了第一代串口屏的輻射發射騷擾度性能非常低，連ClassA等級都難以達到。整改這個時期串口屏的輻射發射騷擾度問題，真是太難了！個中有多少酸甜苦辣、有多困難，只有同期做過醫療器械等行業硬件工程師才能夠體會到。

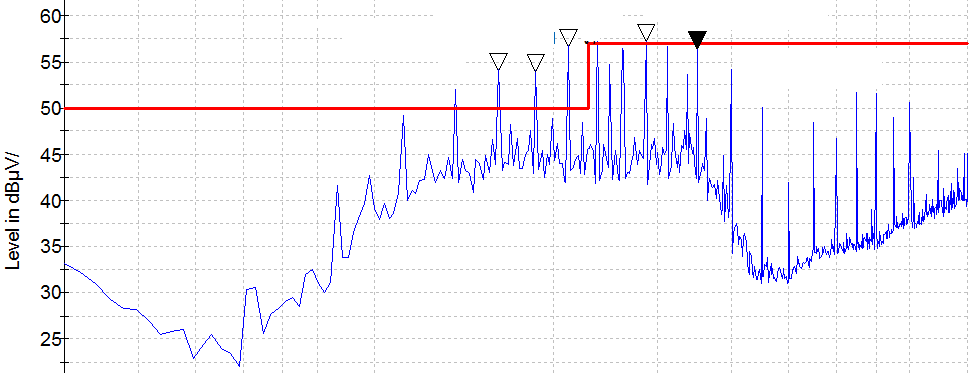

圖1 早期串口屏輻射發射騷擾度波形
第二代串口屏輻射發射性能
第二代串口屏由于普遍采用了單芯片方案，PCB板上不再需要實現芯片間互聯的各種高速總線信號，只有連接各種外設的較低頻率信號，這些對輻射發射騷擾度性能是極大利好。所以第二代串口屏的輻射發射騷擾度性能普遍表現優異，稍加一些抑制措施，都可以達到ClassA、ClassB等級。

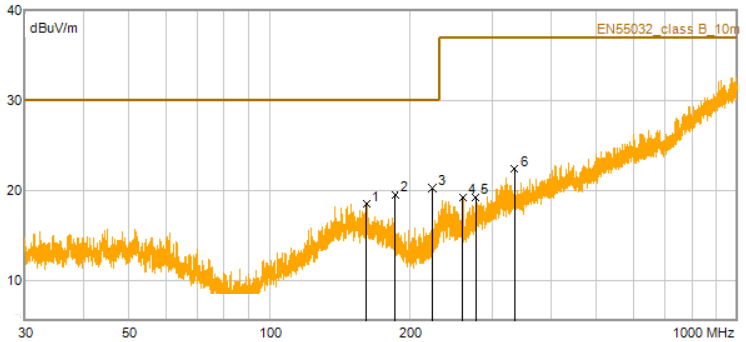

圖2 串口屏SDWb070T84輻射發射騷擾度波形（僅供參考）
中顯科技YY系列串口屏采取了有效的輻射發射抑制措施，全系產品都可以達到ClassB等級要求。SDWb、SDWn、SDWa三個系列的部分型號串口屏，在不做任何整改措施下也可以達到ClassB等級要求，如圖2所示為SDWb070T84T串口屏在裸露狀態下的測試數據波形。如對輻射發射性能有要求的應用，歡迎聯系咨詢！
